全自動膜厚測量?jī)x

全自動二維膜厚測量系統

Hightlight:: 二軸膜厚測量系統; 可見光和近紅外波段; 搭配長壽命閃爍氙燈; 可測量透明薄膜或者反射鋁膜

郵件咨詢與報價

klaus@jnewtech.com

電話/微信咨詢報價:150 0072 7503(微信同號)

產品介紹

全自動半導體膜厚測量系統 可見光

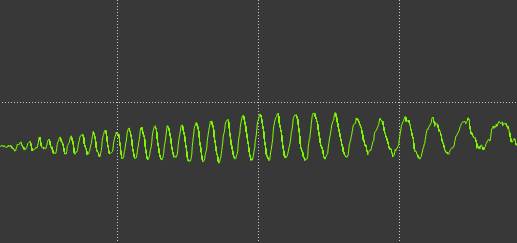

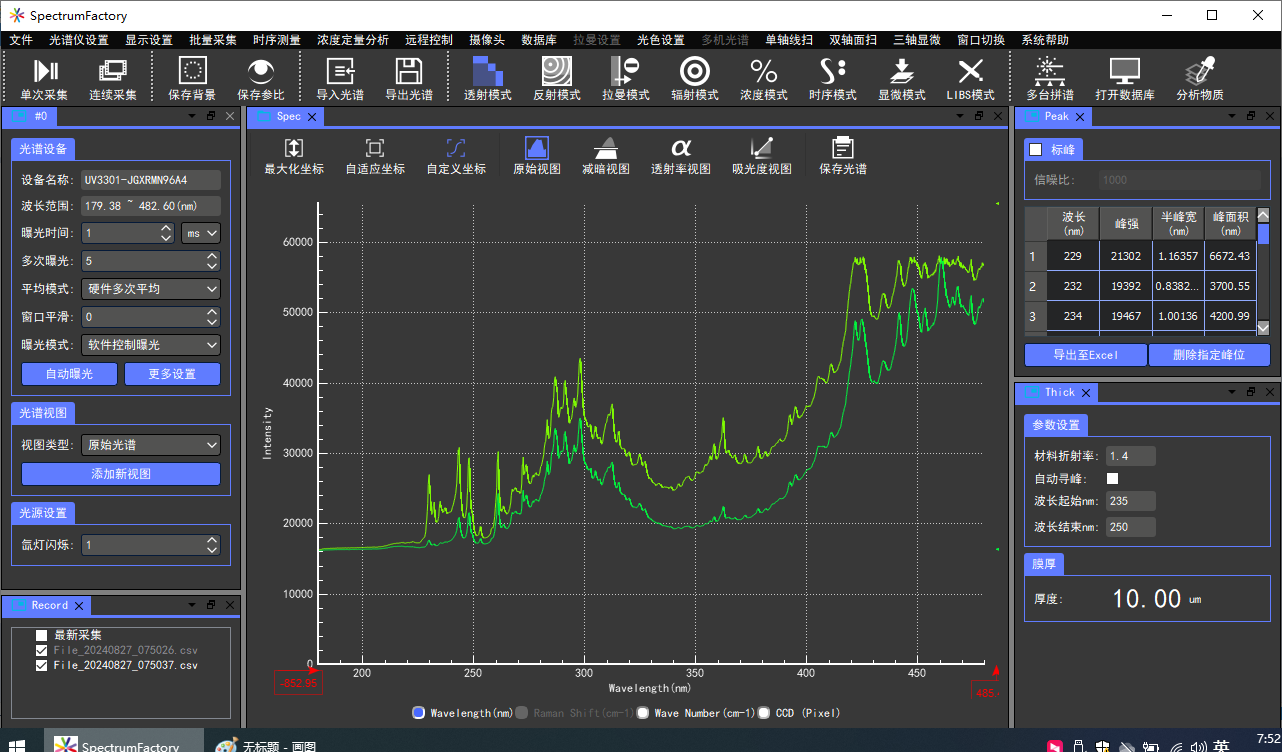

膜厚測量一般根據白光干涉原理， d = (wave2 - wave1)/deltaWave * K ，其中wave指的是波長，deltaWave指雙峰的波長差，K指折射系數

一般白光干涉膜厚測量，只能測試較薄的薄膜，1um - 100um，其中，1um的薄膜需要用到紫外光 200nm波段左右，10-50um的用到可見光500-600nm波段，而較厚的薄膜80um左右用到紅外光800nm波段。白光干涉一般不使用與測超過100um的薄膜，超過100um，建議使用游標卡尺測量。

一般透明的薄膜，我們用透射測量膜厚，而不透明的膜，比如半導體刻蝕中用的光刻膠或者透鏡上使用的鋁反射膜，我們使用反射進行膜厚測量

搭配X-Y電機，可實現全自動平面膜厚測量系統，行程150mm * 150mm，最大行程1000mm * 1000mm（可定制）

下圖是使用SPM3紫外可見近紅外光譜儀，進行膜厚測量的高光譜圖，藍色區域是較薄的地方，紅色區域是較厚的地方

抖音視頻演示

https://www.douyin.com/user/self?modal_id=7363167072077057280

B站的視頻演示

https://www.bilibili.com/video/BV1sH4y1V7CD/

根據白光干涉原理，測量半導體膜厚

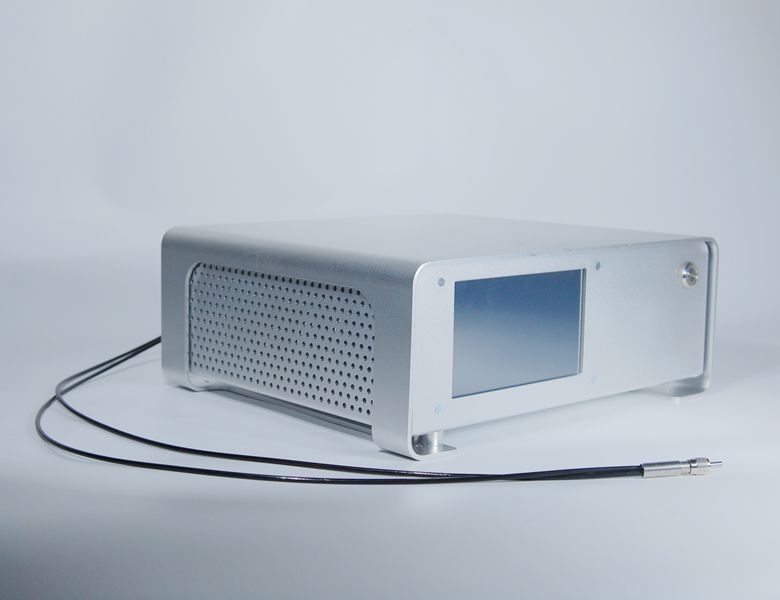

集成的可見光光譜分析儀

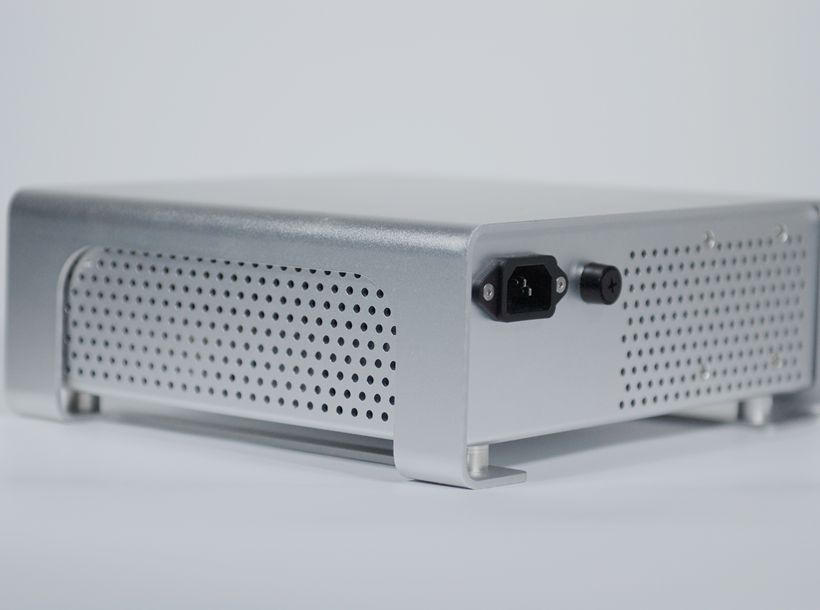

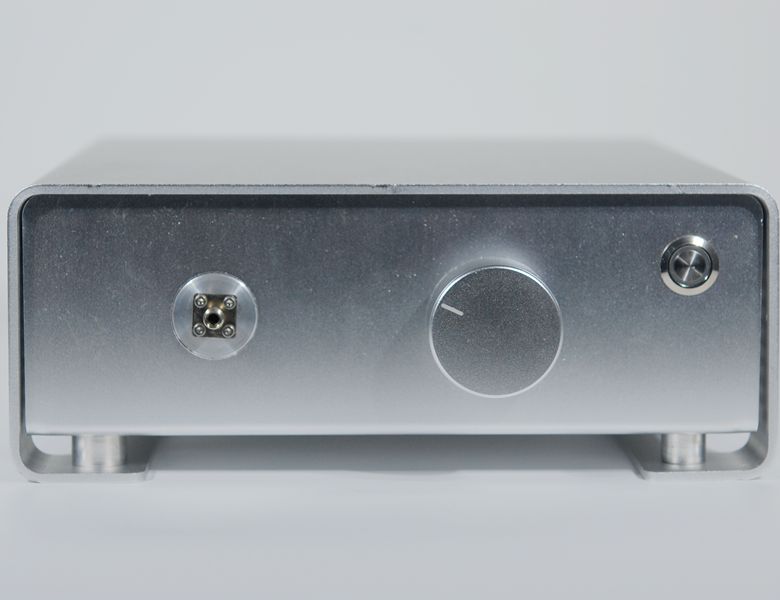

集成的鹵鎢燈/或者長壽命氙燈作為光源，寬光譜，長壽命

反射式探頭

可以實現薄膜厚度測量

半導體鍍膜厚度測量

眼鏡鏡片膜厚檢測

應用舉例一：膜厚測量案例

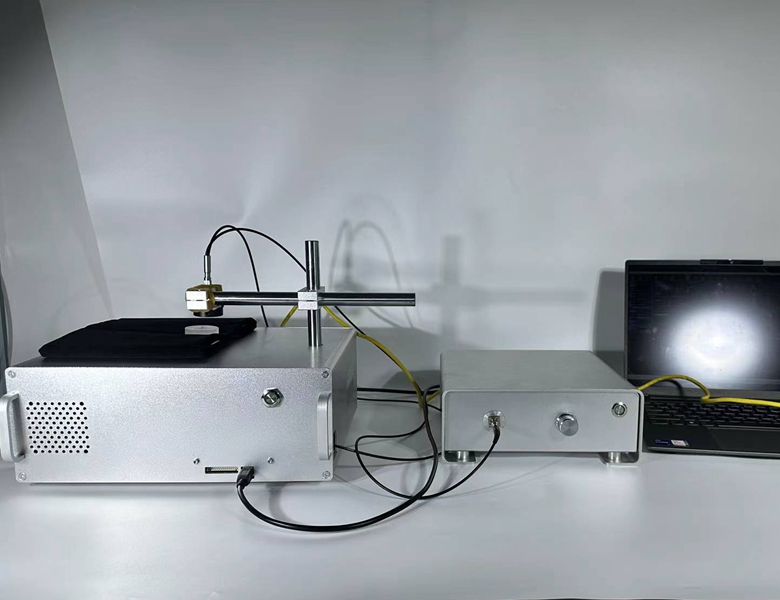

測試系統搭建如上圖

1. 左邊是鹵鎢燈350-2500nm光源，光源由德國進口的燈泡，或者長壽命氙燈

2. 反射式探頭

3. 右側是采用日本進口濱松探測器的光譜儀器 SPM3-350-1050，波長范圍350-1050nm，分辨率最小0.6nm，美國產進口600線光柵，或者搭配SPM3-200-800波長范圍200-800nm（關注紫外部分測試）

4. 搭配電腦，數據通過USB采集

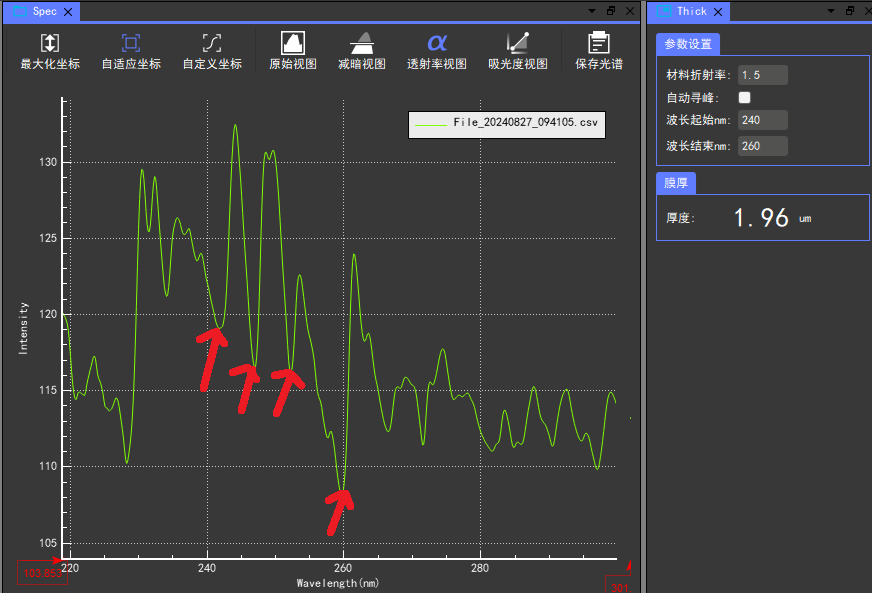

應用舉例：鏡片鍍膜，鋁膜的厚度，厚度在1-10um，搭配氙燈，在紫外波段，使用反射法進行測量
